ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ

TD750
Το μοντέλο TD750 είναι το πιο συμπαγές Panel PC στη σειρά βιομηχανικών υπολογιστών Pixsys. Το μέγεθός του το επιτρέπει να εγκατασταθεί σε μικρά μηχανήματα που απαιτούν υπολογιστική ισχύ ενός υπολογιστή. Την υψηλή απόδοση του εγγυάται ένας επεξεργαστής Intel Celeron Quad Core, ένας δίσκος δεδομένων SDD με λειτουργία μεταφοράς δεδομένων και εύρος θερμοκρασίας κατάλληλο για βιομηχανική χρήση, ακόμη και σε περιβάλλοντα με ιδιαίτερες μηχανικές καταπονήσεις. Δύο θύρες επικοινωνίας (RS232 και RS485) και μια θύρα ethernet 10/100/1000 διασφαλίζουν τη σύνδεση με τα κύρια δίκτυα.
Το προγραμματιζόμενο soft-PLC με το περιβάλλον ανάπτυξης LogicLab (σε συμμόρφωση με τα πρότυπα προγραμματισμού IEC-61131) επιτρέπει την ανάπτυξη λογικών ελέγχου στο Panel PC ακόμη και χωρίς τη βοήθεια εξωτερικών PLC.

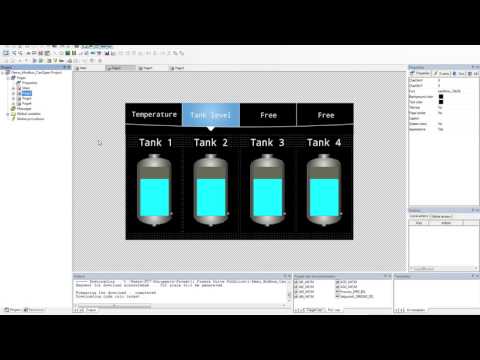

Το SCADA Movicon 11, που παράγεται από την Progea και ενσωματώνεται στα πάνελ Pixsys, καθιστά δυνατή τη δημιουργία συνοπτικών στοιχείων και μια άμεση διεπαφή με το ενσωματωμένο soft-PLC ή με τη συνδεσιμότητα PLC τρίτων για απομακρυσμένη παρακολούθηση και συντήρηση μέσω του λογισμικού TeamViewer, που είναι προεγκατεστημένο σε ολόκληρη τη γκάμα των Industrial PC της PIXSYS.

Τεχνικά χαρακτηριστικά

• Διαστάσεις: 204 x 160 x 34 mm
• Τροφοδοσία: 24V dc ± 10%
• Κατανάλωση: Περίπου 12W
• Οθόνη: Οθόνη 7" 800x600 24bit LVDS με ενσωματωμένη αντίσταση αφής, οπίσθιος φωτισμός Led 500cd (διάρκεια ζωής> 30000 ώρες)
• Συνθήκες λειτουργίας: Θερμοκρασία 0-50° C, υγρασία 10-90% RH (χωρίς συμπύκνωση)
• Μπροστινό πάνελ: κράμα αλουμινίου 6mm, milled, opaque
• Βάρος: περίπου 2 κιλά
• Σφράγιση: Μπροστινό πάνελ: IP65, κουτιά και μπλοκ ακροδεκτών: IP20
• Ψύξη: Χωρίς ανεμιστήρα
• UPS: Ενσωματωμένο, υποβοηθούμενο κλείσιμο
• CPU: Intel® Celeron® J1900 Quad Core @ 2.0GHz, Cache 2MB
• Μνήμη RAM: 2 GB DDR3 SDRAM (έως 4 GB DDR3)
• Σκληρός δίσκος: Sata Solid State Disk SSD 2,5 "24h / 24h Anti shock 32GB
• Ethernet: 1 x διεπαφή LAN 10/100 Base-TX Ethernet RJ-45
• Σειριακή διασύνδεση: 1 x RS232, 1 x CAN, 1 x RS485 απομονωμένη από την τροφοδοσία
• USB: 1 στην πρόσοψη + 2 στην πίσω πλευρά, διασύνδεση USB 2.0
• Ήχος: 1 Mono 1W Out ή 1 Stereo 600 Ohm Out
• Ρολόι: Ρολόι πραγματικού χρόνου με μπαταρία εφεδρείας
• Serial ATA: 1 x διασύνδεση μαζικής αποθήκευσης SATA-300
• Λειτουργικό σύστημα: Windows® 10 IoT LTSB Enterprise 64bit
• Λογικός προγραμματισμός: Περιβάλλον ανάπτυξης Pixsys LogicLab με επιλογή γλωσσών προγραμματισμού σύμφωνα με τα πρότυπα IEC 61131-3
• Προγραμματισμός γραφικών: Scada Movicon 11
• Πρωτόκολλα επικοινωνίας: Προγράμματα οδήγησης τρίτων μερών που υποστηρίζονται από Movicon, Modbus RTU Master / slave. Λειτουργία ελεύθερης θύρας για πρωτόκολλα μόντεμ ή ιδιόκτητες συσκευές, Modbus TCP / IP Master / Slave

Κωδικοί παραγγελίας

• TD750-A32: Panel PC 7", Intel® Celeron® J1900 Quad Core @2.0GHz, 2MB Cache, 2GB RAM DDR3, SSD 32 GB
• ETDLAN1G-AD: Optional module 1 x LAN 10/100/1000T RJ45
• ETDWIF-AD: Optional module Wi-Fi 802.11b,g,n
• ETD2RS232-AD: Optional module 2 x UART RS232
