EM530, Energy Meters/Analyzers, Αναλυτές ενέργειας, Μ/Τ, Rogowski
Μετρητές / Αναλυτές Ενέργειας, με είσοδο CT/5 ή πηνία Rogowski. Έως 10.000 A. Οθόνη LCD με μηχανικά κουμπιά. Carlo Gavazzi

Το EM530 RG αποτελεί την ιδανική λύση για εφαρμογές ανακαίνισης, όπου οι περιορισμοί χώρου και η προσαρμοστικότητα εγκατάστασης είναι κρίσιμοι παράγοντες
Εκδήλωση ενδιαφέροντος

Εκδήλωση ενδιαφέροντος

Μετρητές / Αναλυτές Ενέργειας, με είσοδο CT/5 ή πηνία Rogowski. Έως 10.000 A. Οθόνη LCD με μηχανικά κουμπιά. Carlo Gavazzi

    ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ

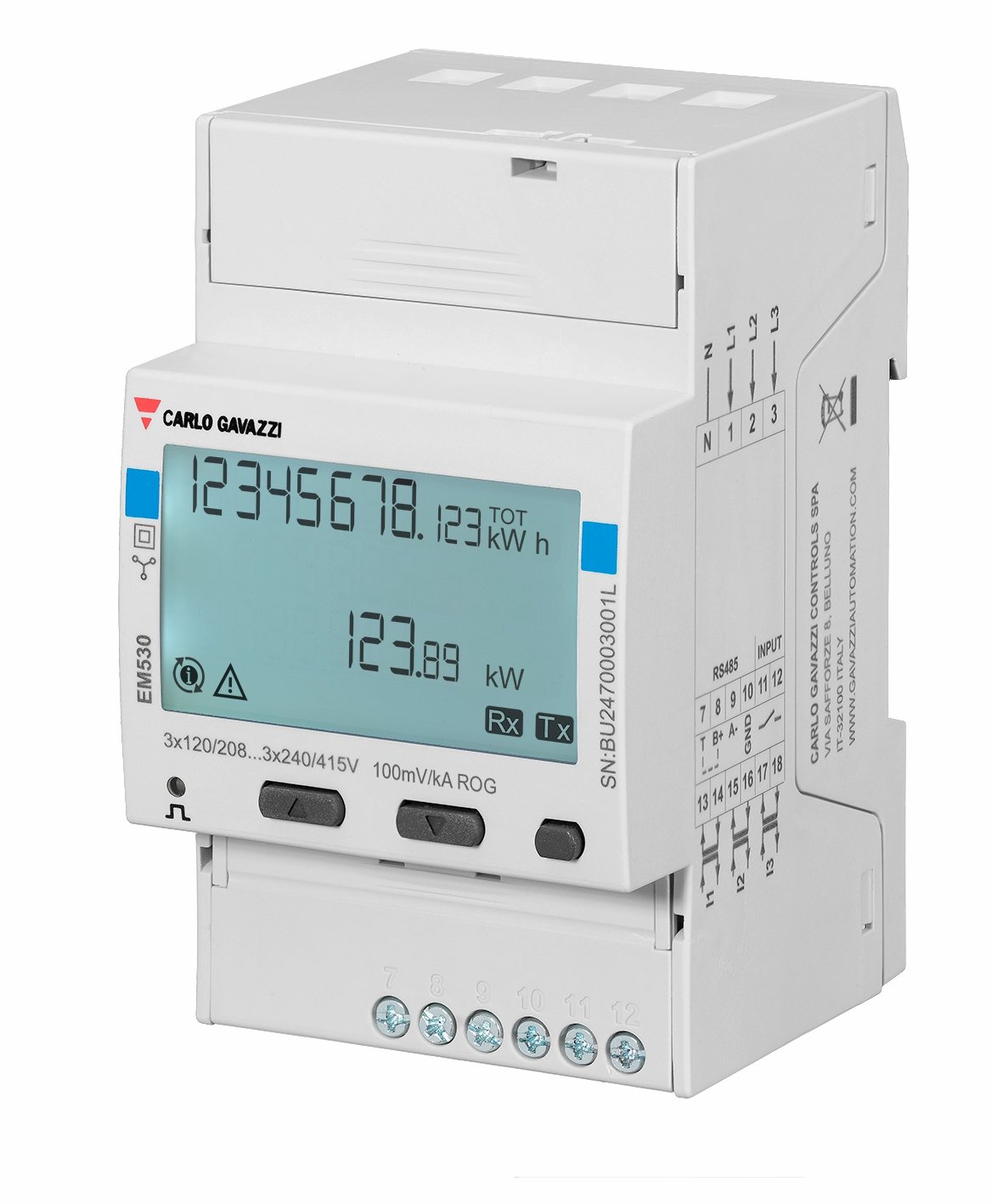

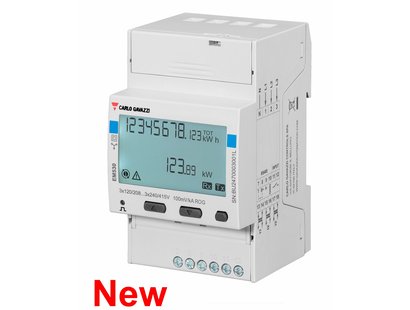

    Νέο μοντέλο EM530…

    Ένας αναλυτής ενέργειας νέας γενιάς που μπορεί να συνδεθεί μέσω μετασχηματιστών έντασης 5 A ή 333 mV ή πηνίων Rogowski χωρίς εξωτερικό ολοκληρωτή, για διφασικά και τριφασικά συστήματα έως 415 V L-L. Εκτός από μια ψηφιακή είσοδο που διαθέτει, η μονάδα μπορεί να εξοπλιστεί, ανάλογα με το μοντέλο, με μια στατική έξοδο (παλμική ή alarm), μια θύρα επικοινωνίας Modbus RTU ή μια θύρα επικοινωνίας MBus.

    Το EM530 μπορεί να εγκατασταθεί σε οποιονδήποτε πίνακα χαμηλής τάσης για την παρακολούθηση της κατανάλωσης ενέργειας, των κύριων ηλεκτρικών μεταβλητών και της αρμονικής παραμόρφωσης. Είναι συμβατό με μετασχηματιστές ρεύματος με δευτερεύον ρεύμα 5 A / 333 mV, καθώς και με πηνία Rogowski, τα οποία υποστηρίζει η συσκευή χωρίς την ανάγκη εξωτερικών ολοκληρωτών ή τροφοδοτικού. Η συσκευή υποστηρίζει συστήματα με ονομαστικό ρεύμα έως 10 kA και είναι κατάλληλη για εφαρμογές αναβάθμισης όταν χρησιμοποιείται με ανοιγόμενους μετασχηματιστές όπως CTA, CTD S, CTV ή ROG4X.

    Εάν χρησιμοποιηθεί για την παρακολούθηση ενός μόνο μηχανήματος, παρέχει όλες τις κύριες ηλεκτρικές μεταβλητές για τον εντοπισμό τυχόν δυσλειτουργίας στο αρχικό της στάδιο και μπορεί να συσχετίσει την κατανάλωση ενέργειας με τις ώρες λειτουργίας, να σχεδιάσει τη συντήρηση και να αποτρέψει βλάβες. Η λειτουργία μερικής επαναφοράς μετρητή, που μπορεί εύκολα να εφαρμοστεί μέσω ψηφιακής εισόδου, σας επιτρέπει να παρακολουθείτε κάθε μεμονωμένο κύκλο μηχανήματος.

    Τεχνικά δεδομένα

    •Ισοδύναμο με την Κλάση 1 (kWh) όπως ορίζεται στο EN62053-21 και ισοδύναμο με την Κλάση 2 (kvarh) όπως ορίζεται στο EN62053-23

    •Ακρίβεια: ±0,5% RDG (ρεύμα/τάση)

    •Ένδειξη στιγμιαίων μεταβλητών: 3x7 (5+2) DGT

    •Ένδειξη ενέργειας: 11 (8+3) DGT

    •Είσοδοι τάσης: έως 415 V LL

    •Αυτοτροφοδοσία

    •Είσοδοι ρεύματος: 100mV/kA @50Hz πηνία Rogowski, έως 2800 A

    •Μεταβλητές συστήματος: VLL, VLN, VA, W, var, Hz, PF, An

    •Μονοφασικές μεταβλητές: VLL, VLN, A, VA, W, var, PF, THD VLL, THD VLN, THD A

    •Υπολογισμός μέσου όρου (DMD) ενεργού και φαινομενικής ισχύος (σύστημα) και ρεύματα (μονοφασική)

    •Ρεύμα και τάση THD (έως 15η αρμονική)

    •Μετρήσεις ενέργειας (εισαγόμενες/εξαγόμενες): Συνολικές: kWh, kvarh, kVAh. Μερικές: kWh, kvarh, kVAh. Συνολικές ανά φάση: kWh

    •Μετρητές ωρών λειτουργίας (σχετικοί τόσο με την εισαγόμενη/εξαγόμενη ενέργεια: 8+2 DGT). Συνολικός χρόνος λειτουργίας.

    •RS485 Modbus RTU

    •Χρόνος ανανέωσης δεδομένων επικοινωνίας: 100 ms

    •Προγραμματιζόμενη οθόνη και λειτουργία προβολής διαφανειών

    •Έγκριση cULus



    Επεξήγηση συμπληρωματικών κωδικών παραγγελίας που περιλαμβάνονται στο datasheet

    PFA: Εύκολη σύνδεση, ο συνολικός αθροιστής ενέργειας (kWh+) είναι πιστοποιημένος σύμφωνα με το MID.

    PFB: μόνο ο συνολικός θετικός αθροιστής (kWh+) είναι πιστοποιημένος σύμφωνα με το MID. Ο αρνητικός αθροιστής ενέργειας είναι διαθέσιμος αλλά δεν είναι πιστοποιημένος σύμφωνα με το MID.

    Σημείωση: για κάθε χρονικό διάστημα μέτρησης, οι ενέργειες των μεμονωμένων φάσεων με ένα σύμβολο συν αθροίζονται για να αυξήσουν τον μετρητή θετικής ενέργειας (kWh+), ενώ οι άλλες αυξάνουν την αρνητική (kWh-).

    PFC: μόνο ο θετικός αθροιστής (kWh+) είναι πιστοποιημένος κατά MID. Ο αρνητικός αθροιστής ενέργειας είναι διαθέσιμος αλλά δεν είναι πιστοποιημένος κατά MID.

    Σημείωση: για κάθε χρονικό διάστημα μέτρησης, οι ενέργειες των μεμονωμένων φάσεων αθροίζονται  σύμφωνα με το πρόσημο του αποτελέσματος. Το σύστημα αυξάνει τον θετικό αθροιστή (kWh+) ή τον αρνητικό (kWh-).

    PFD: Αμφίδρομοι μετρητές, η συνολική εισαγόμενη ενεργός ενέργεια (kWh + TOT) και η συνολική εξαγόμενη ενεργός ενέργεια (kWh- TOT) είναι πιστοποιημένοι από την MID. Κατασκευάζονται στην Ιταλία.

    Σημείωση: για κάθε χρονικό διάστημα μέτρησης, οι ενέργειες των μεμονωμένων φάσεων με θετικό πρόσημο αθροίζονται για να αυξήσουν τον μετρητή θετικής ενέργειας (kWh+), ενώ οι άλλες αυξάνουν την αρνητική (kWh-).

    PFE: Αμφίδρομη, η συνολική εισαγόμενη ενεργός ενέργεια (kWh+ TOT) και η συνολική εξαγόμενη ενεργός ενέργεια (kWh- TOT). Είναι μετρητές πιστοποιημένοι κατά MID και κατασκευάζονται στην Ιταλία.

    Σημείωση: για κάθε χρονικό διάστημα μέτρησης, οι ενέργειες των μεμονωμένων φάσεων αθροίζονται· σύμφωνα με το πρόσημο του αποτελέσματος, το σύστημα αυξάνει τον θετικό αθροιστή (kWh+) ή τον αρνητικό (kWh-).
