ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ

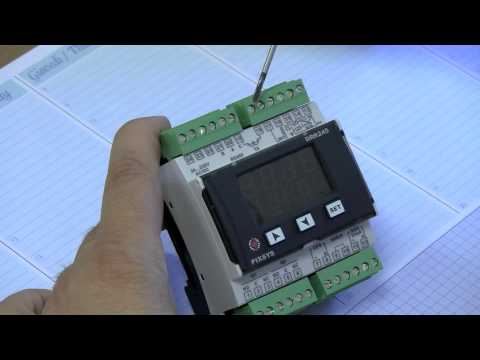

DRR245
Ο πολυτασικός PID controller DRR245 ξεχωρίζει από το εύρος των ελεγκτών ράγας λόγω της ευελιξίας και της διαμόρφωσής του που συνοψίζονται σε έναν κωδικό σειράς.
Η είσοδος μπορεί να προγραμματιστεί για αισθητήρες θερμοκρασίας, θερμόμετρα αντίστασης και θερμοστοιχεία, πομπούς πίεσης, αισθητήρες υγρασίας και ροής.
Οι έξοδοι του ελεγκτή μπορούν να επιλεγούν ως λειτουργίες / πολλαπλές λειτουργίες συναγερμού / αναλογική αναμετάδοση. Η σειριακή επικοινωνία είναι σε RS485 με πρωτόκολλο Modbus RTU / Slave.
Εκτός από τη λειτουργία του ως ελεγκτή ζεστού-κρύου PID, ο ελεγκτής DRR245 μπορεί να λειτουργήσει επίσης ως μετατροπέας σήματος χάρη στην γαλβανικά απομονωμένη αναλογική έξοδο, (αναμετάδοση / ρύθμιση σημείου διαδικασίας).

Τεχνικά χαρακτηριστικά

• Τροφοδοσία: 24..230 V AC / DC
• Ενδείξεις: 4 πράσινα ψηφία 0,4’’ και 4 κόκκινα ψηφία 0,3"
• Βαθμός προστασίας: ΙΡ65 (πρόσοψη), IP20 (σώμα & ακροδέκτες)
• Διαστάσεις: 4 modules (αυτοματάκια)
• Tuning: χειροκίνητη ή αυτόματη
• Αναλογική είσοδος 1: Res. 16 bit, επιλογή για TC τύπου K, S, R, J, (automatic compensation of the cold junction 0..50 °C, ± 0,2% F.S. ± 1 Digit F.S.), thermoresistance PT100, PT500, PT1000, Ni100, PTC1K. NTC10K, (ß 3435K), process signals 0..10V(54000 points), 0/4..20mA (40000points), 0..40mV (16000 points), ποτενσιόμετρο 6KΩ, 150 KΩ (50000 points)
• Ψηφιακή είσοδος 1: PNP, 1/4 setpoint selection, Hold, Run Auto/man regulation, tuning start, pre-programmed cycle start
• Είσοδος Μ/Τ έντασης: για 50 mA (sampling time 100 ms)
• Έξοδοι: 2 ρελέ, 1 SSR, επιλογή 4 - 20 mA ή 0 - 10 VDC για εντολή ή για αναμετάδοση (retransmission) και 1 βοηθητική τάση 12 VDC - 30 mA για τροφοδοσία εξωτερικού αισθητηρίου
• Αλγόριθμος ελέγχου: ON - OFF with hysteresis, P., P.I., P.I.D., P.D. time proportioned
• Αυτόματη/χειροκίνητη λειτουργία: Εντολή ποσοστού εξόδου με αυτόματη αλλαγή σε περίπτωση βλάβης του αισθητήρα
• Soft-Start: Rising gradient expressed as Degrees / Hour
• Λειτουργίες συναγερμού: Απόλυτο / κατώφλι, ζώνη, απόκλιση υψηλής / χαμηλής. Λειτουργία Loop Break Alarm
