ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ

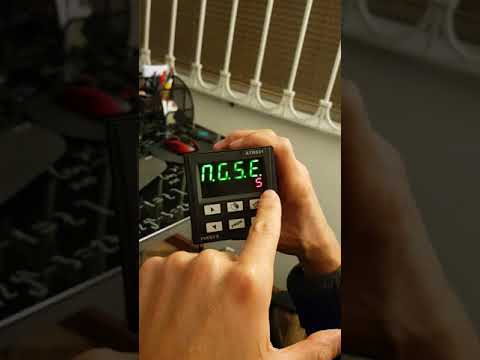

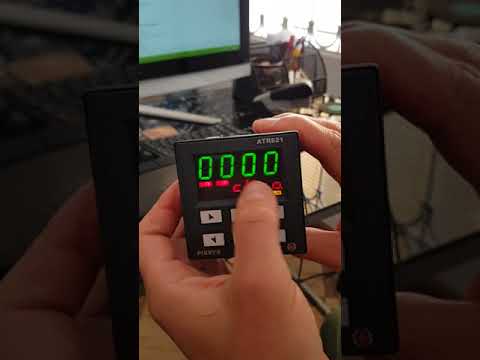

ATR621
Προγραμματιστής 72x72mm, για έλεγχο απλών βρόγχων. Επιτρέπει τον προγραμματισμό 15 κύκλων / προγραμμάτων που μπορούν να παρέχουν έως και 45 βήματα / τμήματα, τα οποία μπορούν να ρυθμιστούν από τον χρήστη ως αύξηση / διατήρηση / μείωση. . Η λειτουργία προγραμματισμού του κύκλου εργασίας είναι διαισθητική και απλή στη χρήση ακόμη και για τους άπειρους χειριστές.
Οι λειτουργίες λογισμικού αναμονής στα τέλη (σε περίπτωση καθυστέρησης της διαδικασίας στην προγραμματισμένη τιμή ρύθμισης) και η λειτουργία ανάκτησης κύκλου (μετά από διακοπή ρεύματος) είναι τα κύρια χαρακτηριστικά αυτού του προγραμματιστή που έχει σχεδιαστεί ειδικά για την αυτοματοποίηση βιομηχανικών κλιβάνων , κλιματικών θαλάμων, στεγνωτήρια και γενικά διαχείριση θερμικών διεργασιών που απαιτούν τον προγραμματισμό κυκλικών λειτουργιών με έλεγχο της μεταβλητής διεργασίας σε σχέση με το χρόνο.
Διαθέτουν εισόδους και εξόδους που μπορούν να ρυθμιστούν ως έλεγχο, συναγερμό / βοηθητική αναλογική αναμετάδοση ή / και σειριακή θύρα επικοινωνίας RS485. Όλες οι επιλογές μπορούν να ρυθμιστούν από το πληκτρολόγιο χωρίς να επιλέξετε εξωτερικά Jumpers.
Η MEMORY-CARD ή το λογισμικό ρύθμισης παραμέτρων βοηθούν τον εγκαταστάτη να διαμορφώσει τη συσκευή γρήγορα και εύκολα.

Τεχνικά χαρακτηριστικά

• Διαστάσεις: 72x72 (πρόσοψη) x 99 mm
• Τροφοδοσία 24-230Vac / dc ± 15% 50/60 Hz
• Οθόνη: 4 πράσινα ψηφία 0,5" + 4 κόκκινα ψηφία 0,3" + 9 Leds
• Συνθήκες λειτουργίας: Θερμοκρασία 0-45 ° C, υγρασία 35..95 RH% (χωρίς συμπύκνωση)
• Υλικό σώματος: Αυτοσβενούμενο Noryl UL94V1
• Μπροστινό πάνελ: Καουτσούκ πυριτίου V0
• Σφράγιση προστασίας: Μπροστινό πάνελ IP54 (με φλάντζα), σώμα IP30, τερματικοί ακροδέκτες IP20
• Επιλογές γρήγορης ρύθμισης: Κάρτα μνήμης με / χωρίς μπαταρία, λογισμικό LABSOFTVIEW
• Διαμορφώσιμη είσοδος: TC, K, J, S, R, N, E, PT100, 0/4 ... 20 mA, 0 ... 10 V
• Ψηφιακή είσοδος: 1 ... επιλογή 5 κύκλων, Κράτηση, Εκτέλεση, κλειδαριά "ανοιχτής πόρτας", έκτακτη ανάγκη
• Έξοδοι: 2/3 x Ρελέ 8 A, 1 x Ρελέ 5 A, 1 x 0/4-20mA ή 0-10Volt, 1 x SSR12 Vdc, 1 x RS485 Modbus RTU - Master / Slave
• Λειτουργίες λογισμικού: Αλγόριθμοι ελέγχου: ON - OFF με υστέρηση, P., P.I., P.I.D., P.D. αναλογία χρόνου
• Αυτόματος συντονισμός: Χειροκίνητος / Αυτόματος
• Προστασία δεδομένων: Πρόσβαση σε παραμέτρους με κωδικό πρόσβασης
• Λειτουργία συναγερμού: Απόλυτο / κατώφλι, ζώνη, Απόκλιση υψηλής / χαμηλής, προγραμματιζόμενο βοηθητικό προγραμματιζόμενο για μεμονωμένα βήματα.
• Αναμετάδοση PV / SPV: Αναλογική σε σειρά Volt / mA ή RS485
• Λειτουργία αναμονής: Ειδική λειτουργία για την αντιστάθμιση διαφορών SPV / PV σε περίπτωση υπερφορτωμένου συστήματος
• Λειτουργία ανάκτησης κύκλου: Επανάληψη κύκλου σε περίπτωση απροσδόκητης διακοπής ρεύματος
• Λειτουργία ελεγκτή σημείου: Κανονισμός σε σταθερό σημείο ρύθμισης (η λειτουργία ενδέχεται να είναι ενεργοποιημένη από το γενικό μενού ή κατά τη διάρκεια ενός κύκλου σε εξέλιξη)
• Καθυστέρηση έναρξης: Η εκκίνηση του κύκλου μπορεί να καθυστερήσει με ρύθμιση μείωσης του χρόνου

Κωδικός παραγγελίας

• ATR621-12ABC: 1 Αναλογική είσοδος + 2 Ρελέ 8 A + 1 SSR 12Vdc + 1 Ψηφιακή είσοδος
• ATR621-13ABC-T1: Αναλογική είσοδος + 3 ρελέ 8 A + 1 Έξοδος V / mA / SSR + RS485
• ATR621-14ABC: 1 Αναλογική είσοδος + 3 Ρελέ 8 A + 1 Ρελέ 5A (30V) + 1 Ψηφιακή είσοδος
