ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ

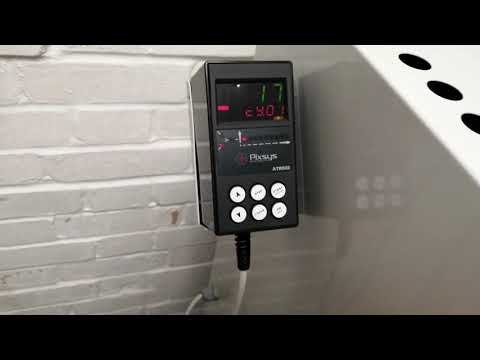

ATR902
Προγραμματιστής PDA με πολυπολικό σύνδεσμο και μονό βρόχο ελέγχου. Επιτρέπει τον προγραμματισμό 15 κύκλων / προγραμμάτων που μπορούν να παρέχουν έως και 18 βήματα / τμήματα, τα οποία μπορούν να ρυθμιστούν από τον χρήστη ως αύξηση / διατήρηση / μείωση. Ο προγραμματισμός και η εμφάνιση του κύκλου εργασίας είναι διαισθητικός και απλός στη χρήση ακόμη και για άπειρους χειριστές.
Είναι ειδικά σχεδιασμένος για την αυτοματοποίηση εφαρμογών σε περιπτώσεις ερασιτεχνικών αλλά και επαγγελματικών κλιβάνων για κεραμικά, γυαλί ή εργαστηριακές εφαρμογές που απαιτούν τον προγραμματισμό κύκλων / καμπυλών με θερμοκρασία σε σχέση με το χρόνο. Λειτουργίες λογισμικού για καθυστέρηση έναρξης, αναμονή λήξης βημάτων (σε περίπτωση καθυστέρησης της διαδικασίας στην προγραμματισμένη τιμή ρύθμισης) και λειτουργία ανάκτησης κύκλου (μετά από διακοπή ρεύματος). Ο πολυπολικός συνδετήρας συμβατός με τη σειρά ATR900 / 901 δεν απαιτεί καλωδίωση και προσφέρει άμεση σύνδεση / εγκατάσταση.
Ενιαία είσοδος για όλα τα κοινά θερμοστοιχεία και δύο εξόδους που μπορούν να επιλεγούν ως έλεγχος ή συναγερμός / βοηθητικός, έλεγχος με αυξημένη ακρίβεια χάρη στον νέο αλγόριθμο πρόβλεψης PID. Όλες οι επιλογές μπορούν να διαμορφωθούν από το πληκτρολόγιο.

Τεχνικά χαρακτηριστικά

• Διαστάσεις: 120 x 65 (μπροστινό πλαίσιο) x 65 mm
• Τροφοδοσία: 24-230Vac / Vdc ± 15% 50/60 Hz
• Κατανάλωση: 4W
• Οθόνη: 4 κόκκινα 0,56" + 4 πράσινα ψηφία 0,4" + Bargraph
• Συνθήκες λειτουργίας: Θερμοκρασία 0-45° C, υγρασία 35-95 uR% (χωρίς συμπύκνωση)
• Σφράγιση προστασίας: IP65 (μπροστινό πάνελ), IP20 (μπλοκ κουτιού και ακροδέκτες)
• Αξεσουάρ: Συνδετήρας 7 πόλων / θηλυκό (πλευρά κλιβάνου), βραχίονας για τοποθέτηση σε πάνελ
• Είσοδοι: 1 διαμορφώσιμη με επιλογή K K, S, R, J, T, E, N κατά παράμετρο
• Έξοδοι: 2 Ρελέ 1A - 250 VAC
• Αλγόριθμοι ελέγχου: ON - OFF με υστέρηση, P., P.I., P.I.D., P.D. αναλογία χρόνου
• Συντονισμός: Αυτόματος, Αυτόματος προγνωστικά
• Προστασία δεδομένων: Πρόσβαση σε παραμέτρους με κωδικό πρόσβασης, τροποποίηση σημείου κατά τη διάρκεια του κύκλου μόνο εάν είναι ενεργοποιημένη με παράμετρο
• Λειτουργίες συναγερμού: Απόλυτο / κατώφλι, ζώνη, απόκλιση υψηλής / χαμηλής, χρονικά βοηθητικά προγραμματιζόμενα σε μεμονωμένα βήματα
• Λειτουργία αναμονής: Κράτηση τρέχουσας τιμής του σημείου ρύθμισης, με το πληκτρολόγιο Start / Stop by
• Λειτουργία αναμονής: Ειδική λειτουργία για την αντιστάθμιση διαφορών SPV / PV σε περίπτωση υπερφορτωμένου συστήματος
• Λειτουργία ανάκτησης κύκλου: Συνέχιση του κύκλου μετά από απρόσμενη διακοπή ρεύματος
• Λειτουργία Setpoint Controller: Καθορισμός σε σταθερό σημείο ρύθμισης (η λειτουργία ενδέχεται να ενεργοποιηθεί από το γενικό μενού ή κατά τη διάρκεια ενός κύκλου σε εξέλιξη)
• Καθυστέρηση έναρξης: Η έναρξη του κύκλου με καθυστέρηση βάσει παραμέτρου

Κωδικός παραγγελίας

• ATR902-12ABC: 1 Αναλογική είσοδος + 2 Ρελέ 1A - 230 V AC / DC
• 0400.70.001: Πολυπολικό βύσμα (προαιρετικό)
• 1300.20.043: Στήριγμα τοποθέτησης σε τοίχο (προαιρετικό)
