ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ

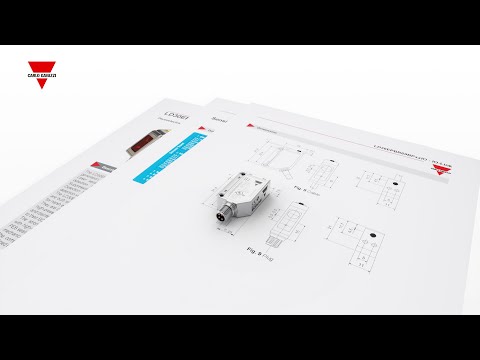

Τα LD30CPBR10BP..ΙΟ (πλαστικά) & LD30EPBR60BP..ΙΟ (μεταλλικά) αποτελούν μέρος της τελευταίας γενιάς φωτοηλεκτρικών αισθητήρων λέιζερ υψηλής απόδοσης που έχουν σχεδιαστεί για την επίλυση εργασιών ανίχνευσης hallenging λόγω των χαρακτηριστικών Laser, Background Suppression, Foreground Suppression και Dual Detection. Το μικρό φωτεινό σημείο κάνει την ανίχνευση πολύ ακριβή.

Ειδικά οι αισθητήρες από ανοξείδωτο χάλυβα LD30EPBR10BPxxIO κατασκευάζονται με υλικά υψηλής ποιότητας σχεδιασμένα για σκληρά περιβάλλοντα.

Προορίζονται για χρήση σε περιβάλλοντα όπου χρησιμοποιούνται καθημερινά καθαριστικά υψηλής πίεσης (IP69K), καθαριστικά και απολυμαντικά, χάρη στην έγκρισή τους από την ECOLAB.

Ο ισχυρός ανοξείδωτος χάλυβας (AISI316L) σε συνδυασμό με πλαστικά υλικά υψηλής ποιότητας όπως PMMA και PES σφραγίσεις της FKM εξασφαλίζουν ασφαλή και εξαιρετική μηχανική αντοχή.

Ο συμπαγής σχεδιασμός του αισθητήρα είναι ιδανικός για περιορισμένους χώρους.

Χαρακτηριστικά

Ονομαστική τάση λειτουργίας (UB) 10 ... 30 VDC

Επιλογή εισόδου: Κανάλι Α και Κανάλι Β: Απενεργοποιημένο, SSC1, SSC2, Συναγερμός σκόνης 1, Συναγερμός σκόνης 2, Συναγερμός θερμοκρασίας, Εξωτερική είσοδος, Λειτουργίες εφαρμογής. Εργοστασιακή ρύθμιση: SSC1

Λογικές συναρτήσεις: Κανάλι A + B για SO1 και SO2: Direct, AND, OR, X-OR, SR-FF. Εργοστασιακή ρύθμιση: Direct

Λειτουργία χρονικού για SO1 και SO2: Απενεργοποιημένο, Καθυστέρηση ΕΝΕΡΓΟΠΟΙΗΣΗΣ, Καθυστέρηση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ, Καθυστέρηση ΕΝΕΡΓΟΠΟΙΗΣΗΣ και καθυστέρηση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ, Μπροστινή ακμή μίας βολής, Τελική άκρη μίας βολής. Εργοστασιακή ρύθμιση: Απενεργοποιημένο

Κλίμακα χρονικού για SO1 και SO2: ms, s, min. Εργοστασιακή ρύθμιση: ms

Τιμή χρονικού για SO1 και SO2: 0 ... 32 767. Εργοστασιακή ρύθμιση: 0

Έξοδος αισθητήρα για SO1 Pin 4 Μαύρο καλώδιο: Απενεργοποιημένη έξοδος, NPN, PNP, Push-Pull. Εργοστασιακή ρύθμιση: PNP

Έξοδος αισθητήρα για SO2 Pin 2 Λευκό καλώδιο: Απενεργοποιημένη έξοδος, NPN, PNP, Push-Pull, Εξωτερική είσοδος ενεργή υψηλή, Εξωτερική είσοδος ενεργή χαμηλή, Εξωτερική διδασκαλία (Teach-in). Εργοστασιακή ρύθμιση: PNP

Μετατροπή εξόδου για SO1 Pin 4 Μαύρο καλώδιο: N.O., N.C. Εργοστασιακή ρύθμιση: N.O.

Μετατροπή εξόδου για ακροδέκτη SO2  Λευκό καλώδιο: N.O., N.C. Εργοστασιακή ρύθμιση: N.C.

Κέλυφος: Πλαστικό (IP67) ή ανοξείδωτος χάλυβας (IP67, P68, IP69K, ECOLAB)

Εφαρμογές

Ανίχνευση διαφανών ή ημιδιαφανών πλαστικών μπουκαλιών.

Η απόσταση ανίχνευσης είναι σχεδόν ανεξάρτητη από το χρώμα του προς ανίχνευση αντικειμένου.

Διπλή ανίχνευση: Ένας αισθητήρας διπλής ανίχνευσης λειτουργεί ως αισθητήρας καταστολής προσκηνίου σε συνδυασμό με έναν ανακλαστικό αισθητήρα διάχυσης. Αυτή η αρχή αίσθησης αξιολογεί τόσο την αλλαγή θέσης όσο και την ένταση φωτός του λαμβανόμενου φωτός. Αυτό επιτρέπει την ανίχνευση π.χ. διαφανή μπουκάλια PET.

Αναγνώριση προτύπων: Ένας εύκολος τρόπος για να επαληθεύσετε ότι ένα προϊόν έχει κατασκευαστεί σύμφωνα με τις προδιαγραφές π.χ. Παραγωγή επίπλων όπου οι γλωττίδες ή οι τρύπες πρέπει να είναι με καθορισμένο σχέδιο.

Ταχύτητα και μήκος: Παρακολουθήστε την ταχύτητα και το μήκος ενός αντικειμένου σε έναν μεταφορέα π.χ. ταξινόμηση κατά μέγεθος.

Λειτουργία διαιρέτη: Μια αποκεντρική συνάρτηση μέτρησης που δίνει ένα σήμα όταν επιτευχθεί ένα προκαθορισμένο επίπεδο μέτρησης π.χ. όταν μια ορισμένη ποσότητα αντικειμένων συσκευάζεται σε ένα κουτί από χαρτόνι, ζητά ένα νέο κουτί.

Παρακολούθηση αντικειμένων και κενών: Λειτουργία που μπορεί να ταξινομήσει καλά αντικείμενα και κενά μεταξύ τους έτσι π.χ. μια μηχανή συσκευασίας ανακαλύπτει μόνο αντικείμενα με το σωστό μέγεθος και κενά.

Κύριες λειτουργίες

• Η απόσταση ανίχνευσης είναι σχεδόν ανεξάρτητη από το χρώμα του προς ανίχνευση αντικειμένου.

• Ο αισθητήρας μπορεί να λειτουργήσει σε λειτουργία IO-Link μόλις συνδεθεί σε κύρια μονάδα IO-Link ή σε τυπική λειτουργία I/O.

• Μετρημένη απόσταση ανίχνευσης ως δεδομένα διεργασίας.

• Προστασία από παρεμβολές γειτόνων.

• Ανίχνευση απόστασης με το κουμπί διδασκαλίας, διδασκαλία με καλώδιο ή με παράμετρο IO-link.

• Ποιότητα εκτέλεσης και Ποιότητα αποτελέσματος διδασκαλίας.

• Δεδομένα θερμοκρασίας για προληπτική συντήρηση.

• Έλεγχος στο μπροστινό μέρος για προληπτική συντήρηση.

• Διπλή ανίχνευση
